1、范圍：

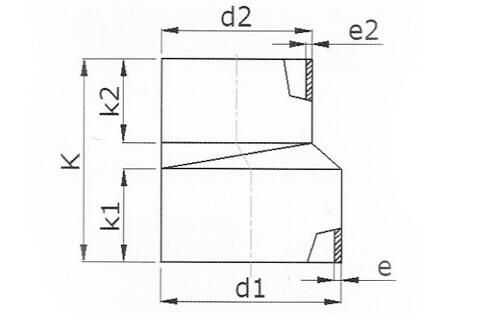

適用于鋼制同心、偏心異徑管的壓制。



2、壓制：



鋼制同心、偏心異徑管通常采用冷加工，即在冷狀態(tài)下在液壓機(jī)上壓制（有時(shí)也會(huì)是熱加工）。



3、工藝流程：



原材料復(fù)檢→下料→拋丸→潤(rùn)滑→壓制→熱處理→整形→拋丸→坡口加工→無損檢測(cè)→成品檢驗(yàn)→防腐→標(biāo)識(shí)→入庫(kù)



4、壓制工藝：



4.1 同心、偏心異徑管是大壓小，計(jì)算壓制時(shí)以縮口系數(shù)d/D來計(jì)算每道壓制的變形程度（d縮口后的直徑，D是縮口前的直徑）。



4.2 不同材料的縮口系數(shù)是不同的，正火狀態(tài)的鋼管強(qiáng)度偏高，需退火后壓制，但一般情況下是不經(jīng)退火處理，除非是不易壓制時(shí)才會(huì)這么做的.



4.3 不銹鋼和碳鋼低合金鋼的縮口系數(shù)是不同的，不銹鋼第一次壓制時(shí)可達(dá)0.65~0.7，以后幾道是0.85~0.9。有時(shí)還須熱處理后再壓制，碳鋼和低合金鋼一般0.7~0.9，通常壓制可進(jìn)行連續(xù)壓制1~3次，但材料性能不同也會(huì)出現(xiàn)連續(xù)4次壓制。



4.4 壓制時(shí)的潤(rùn)滑，壓態(tài)壓制時(shí)不銹鋼采用3號(hào)工業(yè)脂+石灰，碳鋼和低合金鋼用牛油+石墨粉，如果是熱態(tài)進(jìn)行壓制，潤(rùn)滑是石墨粉。



4.5 壓制模具是模具加工完成之后，試模合格才能進(jìn)行壓制。



4.6 模具的修模，每次完成壓制之后都要檢查模具，修復(fù)模具內(nèi)表的劃傷，表面光滑度6.3μm。



工藝文件管理：



5.1 壓制前必須工藝文件到班組。



5.2 工藝文件的內(nèi)容：① 工藝流程卡。② 圖紙文件要體現(xiàn)標(biāo)準(zhǔn)要求（包括客戶的特殊要求）重在產(chǎn)品的安全性。



5.3 產(chǎn)品在制造工藝流程中，色標(biāo)需每工序予以移植誰(shuí)操作誰(shuí)簽字。



5.4 工藝流程卡和圖紙必須隨產(chǎn)品在各工序中流轉(zhuǎn)。
